Características de diseño de relé de CC eléctrico de Hecheng
Diseño para mejorar la resistencia a cortocircuitos
- Por qué es necesario resistir la fuerza externa cuando está electrificado:

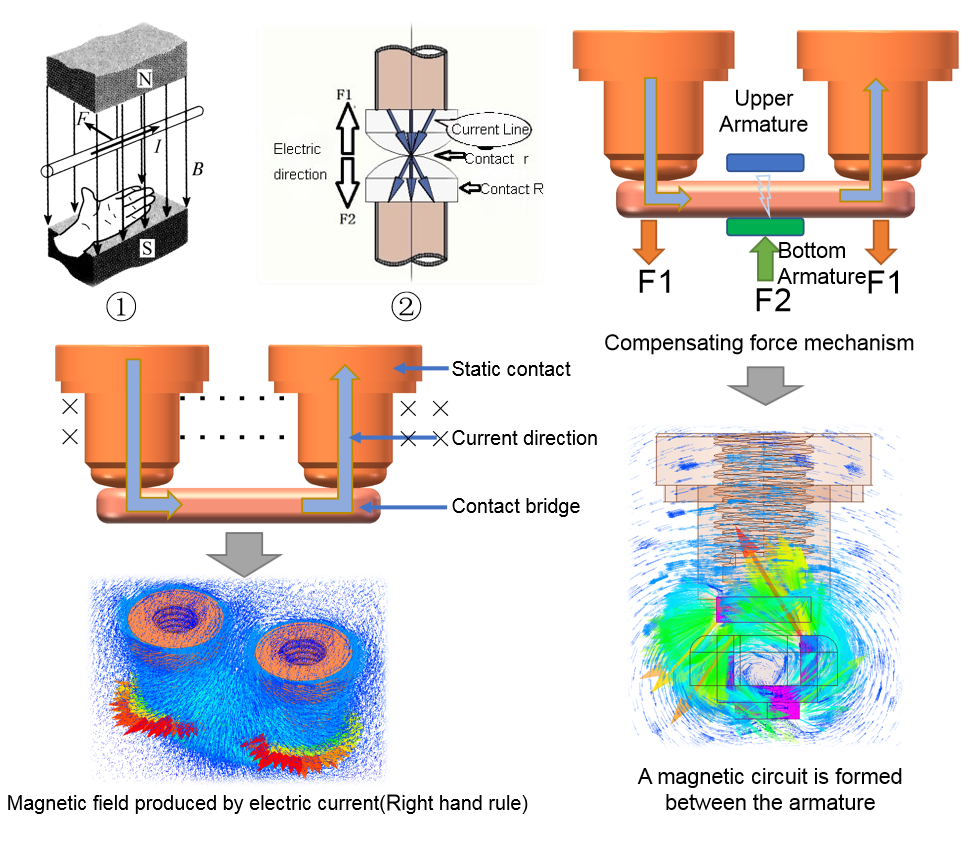

- 1. La fuerza en amperios de un conductor energizado en un campo magnético (Figura ①):
- De acuerdo con la regla de la mano izquierda, el campo magnético generado cuando se energiza hará que el puente de contacto reciba una fuerza relativamente hacia abajo;
- 2. Fuerza de contracción eléctrica generada por la activación del contacto (Figura ②):
- La superficie de contacto microscópica no es lisa y la línea de corriente se contrae a través de la superficie de contacto, lo que provoca una repulsión eléctrica entre los contactos para evitar que se cierren.
- Cuando se produce una corriente de cortocircuito o una corriente grande, las fuerzas anteriores tienen un gran impacto en el puente de contacto, e incluso provocan directamente que los contactos se separen y generen un arco, lo que afecta la seguridad.
- Cómo resistir la fuerza externa cuando está electrificado:
- Principio: Colocar un inducido fijo con relación al puente de contacto en una posición adecuada sobre el puente de contacto, y el otro inducido se une al puente de contacto. El campo magnético generado por la energización magnetiza las dos armaduras para formar un circuito magnético y luego se atraen para forzar el puente de contacto hacia arriba.
- El efecto logrado por este diseño:
- Este diseño supera el espacio limitado en la cavidad de extinción de arco cerámico, logró razonablemente el mecanismo de fuerza de compensación y se puede usar en contactores por encima de 100A;
- Este diseño puede garantizar que los contactos se cierren de manera confiable y no se separen al pasar una corriente de 8kA, lo que mejora la resistencia a cortocircuitos del producto.
Diseño de interruptor auxiliar de cerámica cuadrado
Razones para configurar los interruptores auxiliares:
- El interruptor auxiliar es un mecanismo de monitoreo sincronizado con el estado de encendido y apagado del contacto principal, cuya carga es pequeña y la función principal es la retroalimentación de la señal.
- Muchas aplicaciones necesitan monitorear el estado de funcionamiento del contactor en la actualidad, como si está en el estado desconectado o si se puede encender y apagar normalmente, etc.
Diseño de interruptor auxiliar:
- A través de algún mecanismo de transmisión o transmisión de señal para llegar al interruptor auxiliar, luego obtiene la retroalimentación del estado de funcionamiento del bucle principal.
Dificultades en el diseño de interruptores auxiliares:
- El espacio interior de cerámica es limitado.
- Garantizar el rendimiento de la vida eléctrica y el aumento de temperatura.
- Diseño de estructura especial.
Efecto del interruptor auxiliar:
- Superando el problema del espacio limitado, aplicándose en productos por encima de 100A.
- Monitoree de manera precisa y confiable el estado de trabajo del contacto principal, y los parámetros y el estado aún cumplen con los requisitos.
Otras características
Plataforma de aplicación de productos:
- El diseño de toda la serie de productos se basa en los requisitos de la plataforma de voltaje de 1000V.
- Los productos de la serie 400A cumplen con los requisitos de la plataforma de voltaje de 1500 V, y se utilizan en súper carga, fotovoltaica, almacenamiento de energía y otros escenarios de aplicación.
Ventajas del producto:
- Estructura de sellado de cerámica.
- La cavidad se llena con una mezcla de gas hidrógeno para evitar la oxidación de los contactos. Y la tasa de fuga de gas es menor o igual a 6.0 * e-9Pa.m3 / s, y una larga vida útil para cumplir con los requisitos de garantía de calidad del vehículo.
- Diseño de extinción de arco no polar, que es adecuado para el escenario de corriente bidireccional del bucle, y utiliza sellos de cerámica para lograr cero flashover, lo que garantiza la seguridad y confiabilidad.
Características de diseño eléctrico de Hecheng de contactores de aire acondicionado eléctricos inteligentes
SA & HCDP Resumen de aspectos técnicos destacados
Diseño de confiabilidad de la acción del producto
Productos Destacados:
Pull-in confiable al 70 %~110% Us, con fluctuación de voltaje de línea ；
La influencia de la fluctuación de voltaje:
Teniendo en cuenta que la fluctuación del voltaje de línea es un fenómeno inevitable en la mayoría de los escenarios de aplicación, la pérdida de presión a corto plazo hará que el contactor funcione mal y afectará el funcionamiento del equipo; La pérdida frecuente de presión provocará la liberación frecuente del contactor, lo que afectará la vida útil del producto y del equipo.
Método para realizar:

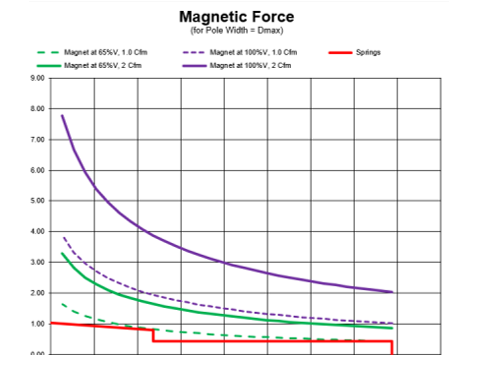

Cálculo coincidente de la fuerza de succión y la curva de fuerza de reacción para garantizar una succión confiable.
Productos Destacados:

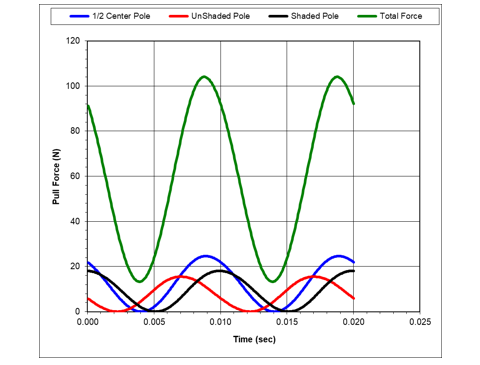

Núcleo de hierro razonable y anillo dividido magnético, sin vibración después de que se atraiga el 75% de nosotros ；
La influencia de la vibración:
Afecta la vida útil del producto y el aumento de temperatura;
Método para realizar:
A través del diseño optimizado del anillo de cortocircuito para garantizar una retención suficiente.
Resumen de aspectos técnicos destacados de SA y HCDP
Diseño de confiabilidad del producto
Producto destacado:
Diseño de cubierta protectora de bobina para proteger mejor el núcleo de hierro;
Daño de desprotegido:
La mayoría de los escenarios de aplicación son polvorientos y el núcleo de hierro no está protegido, lo que hará que el área del núcleo de hierro se vuelva gris y luego afecte el rendimiento del producto;
Ventaja del producto:
El tratamiento de protección del punto de contacto de plata garantiza una baja resistencia de contacto a largo plazo y fiabilidad de la conexión;
Influencia de desprotegidos:
Los puntos de contacto de plata son fáciles de vulcanizar, lo que afecta la resistencia al contacto del producto; sin poder después de la acción;
Método para realizar:
Aumentar la limpieza del punto de contacto de plata y el proceso de tratamiento de protección de alta temperatura, extendiendo el ciclo de vulcanización del punto de contacto de plata para hacer que la resistencia de contacto cambie lentamente;
Ventaja del producto:

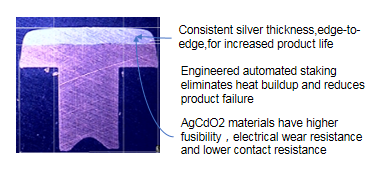

El punto de contacto de plata AgCdO2 y el grosor uniforme de la capa de plata garantizan la vida eléctrica;
Diseño de practicidad del producto
Producto destacado:

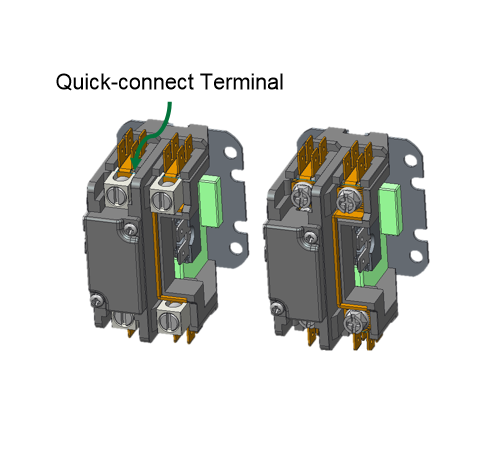

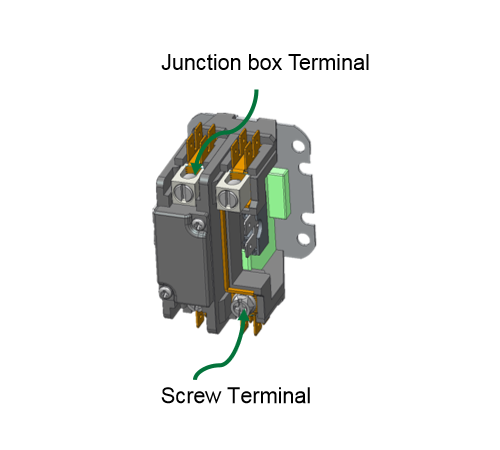

Serie completa de terminales de conexión rápida estándar ； Además del terminal de conexión rápida, hay dos opciones para el método de conexión por tornillo y se pueden combinar arbitrariamente;
Producto destacado:

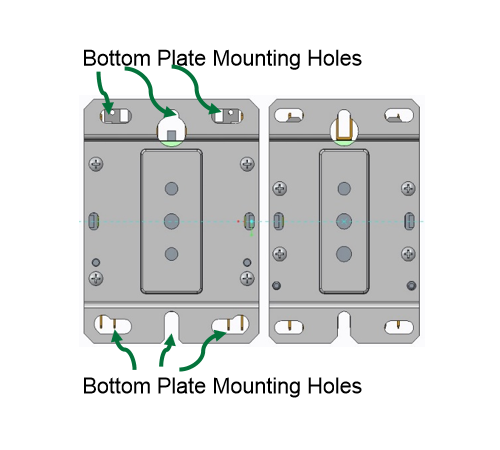

La placa inferior se instala con un diseño poroso y el tamaño de instalación se puede seleccionar libremente;
Producto destacado:
El punto de contacto auxiliar accesorio 3P y 4P tiene múltiples opciones de combinación, y hay tipos de microinterruptores para garantizar la confiabilidad de baja corriente;
