1.1 Certificados: UL-E246810; CSA-256361; CCC- 2013010304614127; Archivo Semko / CE No. EN60947-4-1:2010;
1.2 Aplicación: HVAC / R;
1.3 Estándar: UL508 ； ARI 780/790
1.4 Cumplimiento de RoHS
1.5 Clase 3211 04/3211 84; Clase NLDX2, NLDX8;
1.6 Carga: 20FLA a 120FLA Bobina: 24Vac a 480Vac
Contactor de propósito definido de la serie SA para aplicaciones HVAC / R
Descripción
1.1 Certificados: UL-E246810; CSA-256361; CCC- 2013010304614127; Archivo Semko / CE No. EN60947-4-1:2010;
1.2 Aplicación: HVAC / R;
1.3 Estándar: UL508 ； ARI 780/790
1.4 Cumplimiento de RoHS
1.5 Clase 3211 04/3211 84; Clase NLDX2, NLDX8;
Certificate
SA-Intertek 2020-6-12 105KB SA-CCC 2020-6-12 149KB SA-CSA 2020-6-12 76KB SA-UL 2020-6-12 149KB
Por qué elegirnos
Diseño de la fiabilidad de la acción del producto
Puntos destacados del producto:
Arranque fiable a 70%~110%Us, soportando la fluctuación de la tensión de la línea；
La influencia de la fluctuación de la tensión:
Teniendo en cuenta que la fluctuación de la tensión de línea es un fenómeno inevitable en la mayoría de los escenarios de aplicación, la pérdida de presión a corto plazo provocará el mal funcionamiento del contactor y afectará al funcionamiento del equipo; la pérdida de presión frecuente provocará la liberación frecuente del contactor, lo que afectará a la vida útil del producto y del equipo.
Método para realizar：
Cálculo coincidente de la fuerza de succión y la curva de fuerza de reacción para garantizar una succión fiable.
Puntos destacados del producto:
Núcleo de hierro razonable y anillo magnético dividido, no hay vibración después de que el 75% de nosotros sea atraído；
La influencia de las vibraciones:
Afecta a la vida del producto y al aumento de la temperatura;
Método para realizar:
Mediante el diseño optimizado del anillo de cortocircuito para garantizar una retención suficiente.
Diseño de la fiabilidad del producto
Producto destacado：

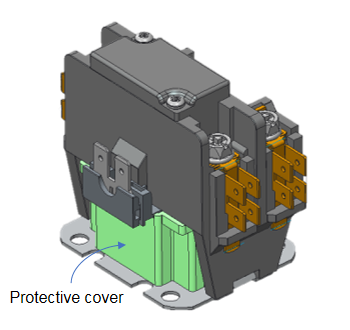

Diseño de la cubierta protectora de la bobina para proteger mejor el núcleo de hierro;
Daños de los desprotegidos：
La mayoría de los escenarios de aplicación son polvorientos y el núcleo de hierro no está protegido, lo que hará que el área del núcleo de hierro sea gris, afectando entonces al rendimiento del producto;
Ventajas del producto：
El tratamiento de protección del punto de contacto de plata garantiza una baja resistencia de contacto a largo plazo y la fiabilidad de la conexión;
Influencia de la desprotección：
El punto de contacto de plata es fácil de vulcanizar, lo que afecta a la resistencia de contacto del producto; no hay potencia después de la acción;
Método para realizar：
Aumentar la limpieza del punto de contacto de plata y el proceso de tratamiento de protección a alta temperatura, ampliando el ciclo de vulcanización del punto de contacto de plata para que la resistencia de contacto cambie lentamente;
Ventajas del producto：
El punto de contacto de plata AgCdO2 y el grosor uniforme de la capa de plata garantizan la vida eléctrica;
Diseño de la practicidad del producto
Producto destacado：
Serie completa de terminales de conexión rápida estándar； Además del terminal de conexión rápida, hay dos opciones para el método de conexión de tornillos, y ser emparejados arbitrariamente;
Producto destacado：
La placa inferior se instala con un diseño poroso, y el tamaño de la instalación se puede seleccionar libremente;
Producto destacado：
El punto de contacto auxiliar accesorio 3P&4P tiene múltiples combinaciones a elegir, y hay tipos de microinterruptores para garantizar la fiabilidad de la baja corriente;
-
SA_1P-1.stp
Size: 9.00 B
Type: stp
-
SA_2P.stp
Size: 2.79 MB
Type: stp
-
SA_1P-2.stp
Size: 2.63 MB
Type: stp
-
SA_3P_3040A.stp
Size: 3.98 MB
Type: stp
-
SA_3P_5060A.stp
Size: 2.31 MB
Type: stp
-
SA_3P_7590A.stp
Size: 2.75 MB
Type: stp
-
SA_4P.stp
Size: 4.03 MB
Type: stp
